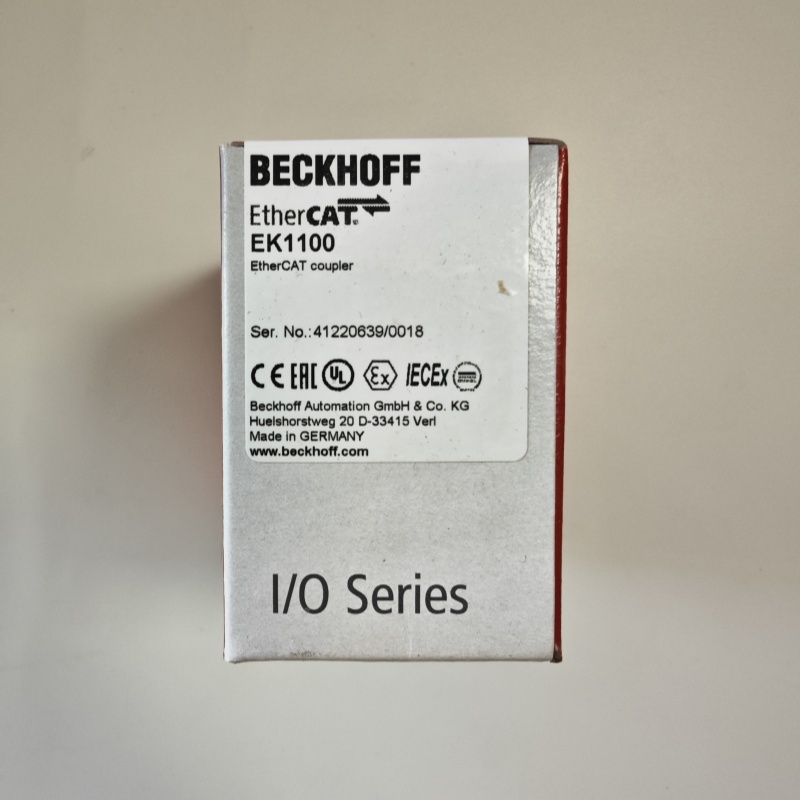

EK1100 | EtherCAT 耦合器
功能特点：
连接技术：2 个 RJ45 接口
连接长度：最长 100 米
整个系统中 EtherCAT 端子模块的数量：最多 65,535 个
EK1100 有两个 RJ45 接口。上端以太网接口用于将耦合器连接至网络；下端接口用于连接同一网段中的其它 EtherCAT 设备。此外，EtherCAT 拓扑扩展模块或 EtherCAT 扩展模块可用于扩展或设置线型或星型拓扑结构。

耦合器带有 24 V 系统和现场电源， 其中后续模块通信所需的电流来自系统电源。耦合器具有最大 5 V/2 A 的系统供电能力。如果需要更大的电流，则需要增加 EL9410 等供电端子模块。通过电源触点最多可为各 I/O 组件提供 10 A 的供电。

在 EtherCAT 网络中，可将 EK1100 耦合器安装在以太网信号传输段（100BASE-TX）中的任意位置，但不能直接安装在交换机上。EK9000 和 EK1000 耦合器则可直接连接交换机使用。
